调节型电动执行器结构

产品型号:

产品时间:  2019-11-18

所  在  地:  上海市嘉定区南翔工业区昌翔路178号

产品特点:  调节型电动执行器结构:控制系统与电动装置集合于一体称为整体型电动装置,其电气部分主要由整体型模块、按钮盒、开度表(或数显指示器)、接触器等组成。

产品概述

  一、调节型智能电动执行器结构产品介绍

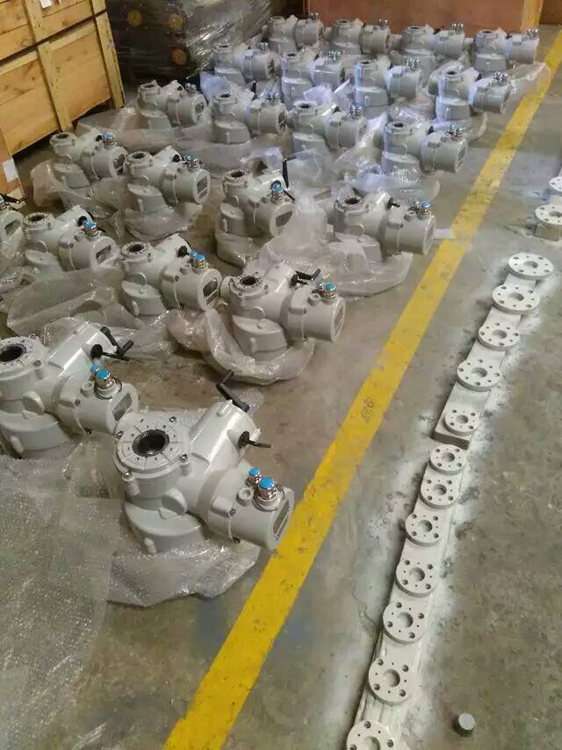

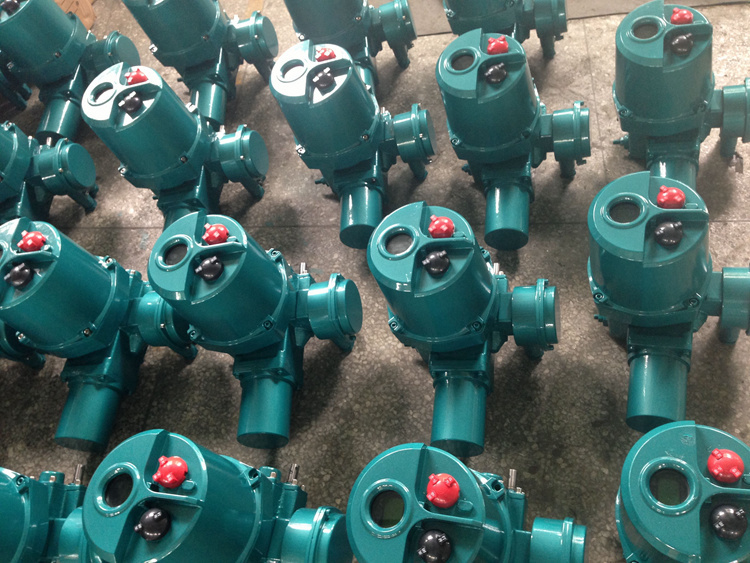

  多回转阀门电动装置,简称为Z型电装,是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸阀、截止阀、隔膜阀、柱塞阀、节流阀、水闸门等。可用于明杆阀,也可用于暗杆阀。

  本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对阀门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。



  二、调节型智能电动执行器结构说明

  控制系统与电动装置集合于一体称为整体型电动装置,其电气部分主要由整体型模块、按钮盒、开度表(或数显指示器)、接触器等组成。电气元件安装在一块可翻转的板上,以便对力矩控制机构、行程控制机构、开度指示机构进行调整。按钮盒上有三个按钮,中间为现场/远控转换按钮,其左边为现场关阀按钮,右边为现场开阀按钮,盖上按钮盒盖为远方控制,远程为24VDC开关触点控制(24VDC已内供),打开盖子为现场操作。



  三、调节型智能电动执行器的调整

  1)手动将电动装置置于中间位置

  2)接通AC380电源,电源指示灯亮;若电源缺相,则缺相指示灯亮

  3)常规控制时位置反馈信号调节。将电动装置打到全关位置,调节整体模块上的“调零”电位器,使两测试点的电压接近零(≤2mV),然后调节“4mA”电位器使输出信号为4mA;将电动装置打到全开位置,调节“20mA”电位器使输出信号为20mA。上述调节只须一次即可完成。

  注:“调零”、“4mA”、“20mA”电位器均为顺时针方向旋转输出信号增大,反之减小,如发现顺时针旋转上述电位器时,输出信号减小,请将电位器两边的线互换。
